旋回ベアリングのご案内
選定
ご使用条件に合う最適な旋回ベアリングを選定いたします
特殊仕様
特殊な使用条件や仕様要求に応じた旋回ベアリングを設計製作いたします
交換用
ご使用中の他社製ベアリングの交換用品（代替品・相当品）を製作いたします
1個より注文
1個より受注生産いたします
最短納期
約2か月より受注生産で対応いたします
※仕様によります
オーバーホール
修理、オーバーホールも承ります
※他社製品も可能です
旋回ベアリング（旋回軸受・旋回輪・旋回座）は規格化されていないため、一般的には個別のご用途に応じたモデルを受注生産により販売しています。また、近年ではリードタイムの短縮化に伴い、短納期のご要望が高いため、「汎用・短納期・セミオーダー」の旋回ベアリングJシリーズ（最短納期 約1週間）も販売しています。
製作範囲
| 径 | 内径φ60～外径φ3000mm ※外径φ3000mm以上のサイズはご相談ください。 |
| 形式 | 単列ボールタイプ（4点接触アンギュラスラスト玉軸受） |

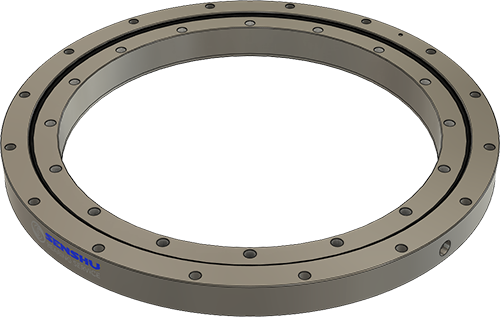

| 歯車タイプ | 内歯（SI）・外歯（SO）・歯なし（SN） |
| その他特殊形状の例 | スプロケット付、ウォームホイール、Ｖベルト駆動 防塵シール付、耐熱仕様、特殊スラストベアリング クリーンルーム内でも使用できる特殊メッキ加工 ピニオン、架台などの付帯部品類の製作など |
| 要求精度の例 | 例：面ブレ20μ、スキマ0～20μ |

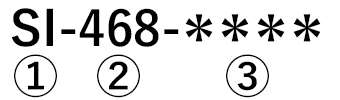

呼び番の構成
①SI（エスアイ）＝内歯、SO（エスオー）＝外歯、SN（エスエヌ）＝歯なし
② 内径寸法記号（mm）
③ 追番号
カタログ寸法表（参考）
ダウンロードページに寸法表を掲載していますので、設計や選定にご参考ください。
（※寸法表掲載の型式は抜粋となります。）
寸法表モデルは一般的に受注生産となっています。サイズの変更、取付穴タイプや歯車仕様の変更など用途に応じて設計製作も可能です。

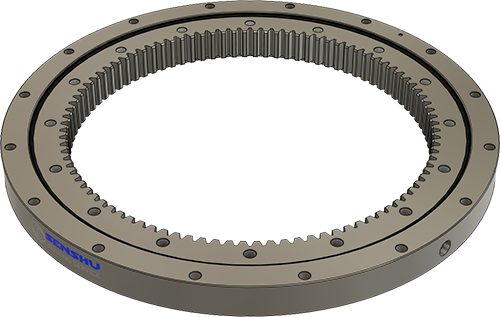

旋回ベアリング内歯

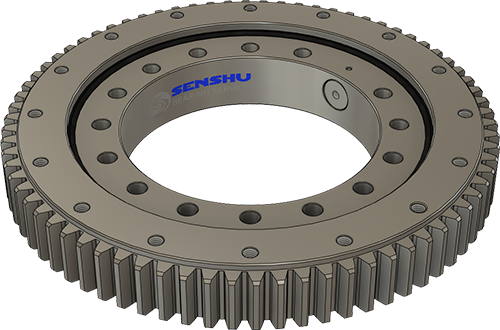

旋回ベアリング外歯
